RIMG0819.JPG日曜日になって風邪から完全回復しました。
この土日の作業でライト関係を終了させることを目指しました。

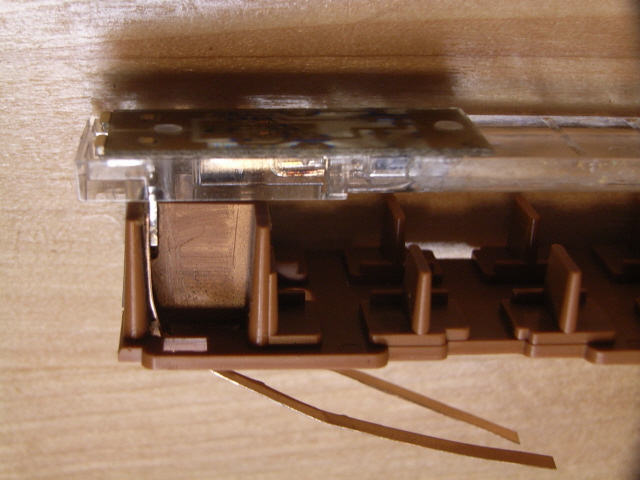

RIMG0820.JPG使用する室内灯はジャンク箱に入っていた、TOMIXの常点等室内灯(0783)です。
まず、集電用のスプリングを引っ張って抜き去ります。すると、アルミ合金製(?)の電極が現れます。(上の画像参照)
これで室内灯を支持させることにします。
そのために、座席パーツのトイレ・洗面所部分に適度な幅の切り欠きを設けます。
また、座席パーツのトイレ・洗面所部分には直径2ミリ程度の穴を開け、そこから集電板を差し込めるようにします。ちなみに便器等は再現しません。(笑)
切り欠きに室内灯の電極と下部からのびる集電板をはめ込み、確実に通電するようにします。

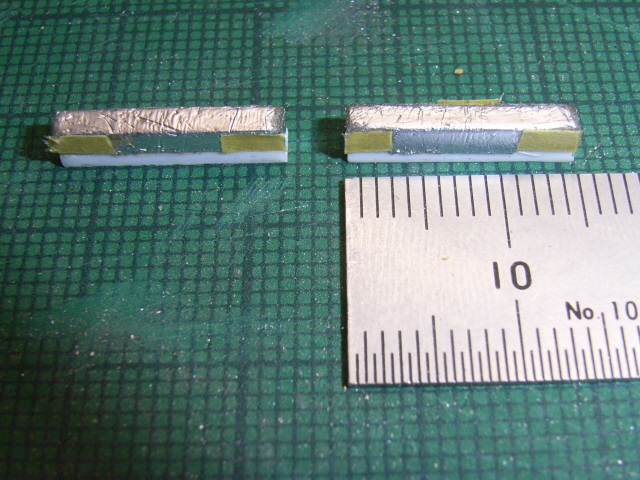

RIMG0814.JPG左の画像は導光のためのアクリル角棒です。
テールライトの高さにあわせるため、下部にt1ミリのプラ板を接着しかさ上げしています。
また遮光のためにアルミ箔を両面テープで貼り付けています。なお黄色の部分はマスキングテープで、この後マッハのプライマーを吹き、ガイアノーツカラーのフラットブラックで塗装しました。

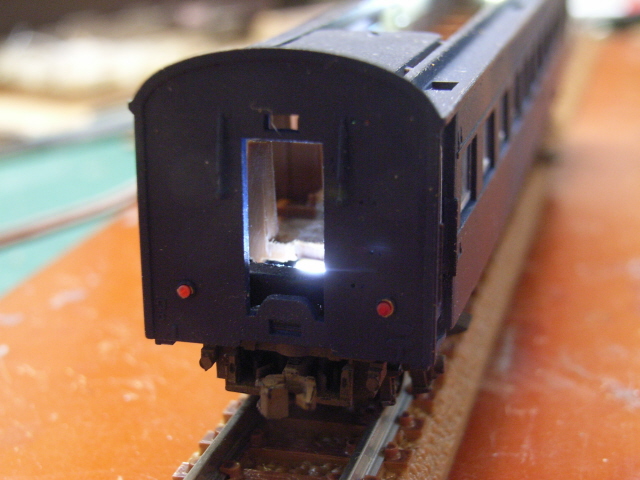

RIMG0818.JPG乾燥後床板に接着し、通電しました。

光が漏れてます。
遮光をもう少し考えねばなりません。
